Artykuł 1R-В.009-12.0 kod 282.120 – 1,2 m

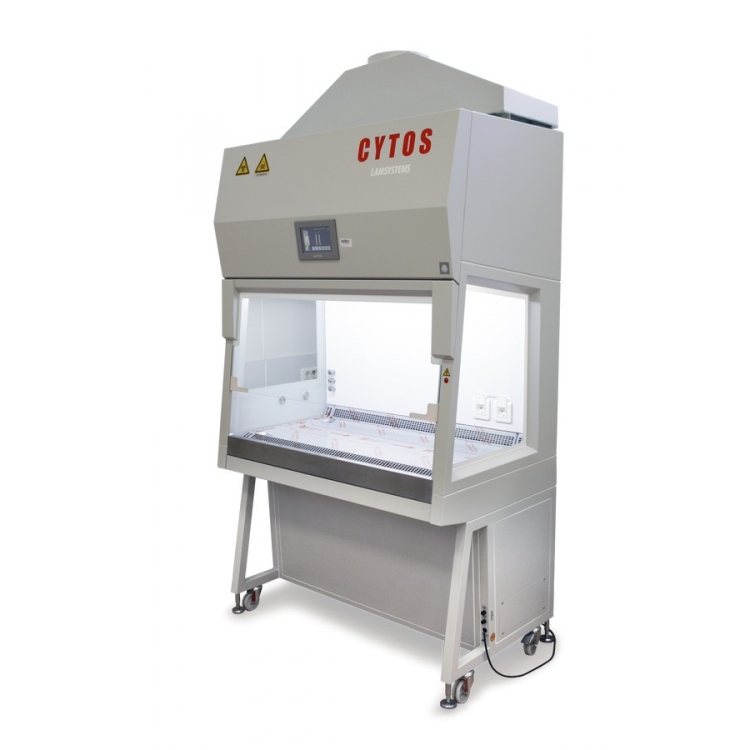

Komora bezpiecznej pracy mikrobiologicznej klasy 2 Cytos jest przeznaczona do pracy z czynnikami cytostatycznymi i cytotoksycznymi.
Komora Cytos chroni produkt, operatora i środowisko.
Przeznaczona jest do pracy z produktami klasy bezpieczeństwa biologicznego 1, 2 i 3.
Zastosowanie komory
Ochrona personelu przed narażeniem na związki przeciwnowotworowe (cytostatyczne i cytotoksyczne) podczas pracy z takimi substancjami jak:
Aseptyczne przygotowywanie produktów przeciwnowotworowych (cytostatycznych i cytotoksycznych)
Izolacja fizyczna (powstrzymywanie i kontrolowane usuwanie ze strefy roboczej) patogennych czynników biologicznych (PBA) i mikroorganizmów, aby zapobiec narażaniu się personelu i zanieczyszczenia powietrza w pomieszczeniu roboczym oraz w celu ochrony środowiska.
Ochrona środków roboczych w strefie pracy przed zanieczyszczeniami zewnętrznymi i krzyżowymi.
Praca z niewielkimi ilościami toksycznych środków chemicznych i gazów, radionuklidów i usuwanie nieprzyjemnych zapachów jest możliwe tylko w przypadku obowiązkowego podłączenia komory do indywidualnego systemu wentylacji wyciągowej za pośrednictwem okapu wyciągowego, który może być dostarczany dodatkowo z osobnym zamówieniem.
Główne korzyści
Komora Cytos zapewnia dodatkowe zabezpieczenia dla operatora i ochrony środowiska. Cztery pośrednie cylindryczne filtry HEPA H14 są zainstalowane równolegle obok siebie i umieszczone pod blatem roboczym komory.
WYMIANA FILTRA JEST WYKONANA PRZY PRACY WENTYLATORÓW przez komorę roboczą bez dodatkowego demontażu szafy. W związku z tym jest minimalizowane ryzyko zanieczyszczenia personelu i środowiska.
Blat to szybko wyjmowana taca ułatwiająca zbieranie rozlanych materiałów, taca pod blatem stołu zapobiega wyciekaniu cieczy z wnętrza komory.
System monitorowania trybów pracy komory ostrzega operatora o nierównowadze przepływu powietrza w komorze roboczej z alarmem dźwiękowym.
Unikalna wyciągana UV-jednostka wchodzi w skład podstawowej konfiguracji.
Cechy komory:
Komora robocza
Pochylone, potrójne skrzydło przednie;
Mechanizm podnoszący przedniego skrzydła - sprężyny gazowe;
Tłumik zapobiegający trzaskaniem przednim skrzydłem
Okna boczne ze szkła hartowanego;
Oświetlenie komory roboczej – LED;
2 gniazda elektryczne w komorze roboczej;
Laminaryzator przepływu powietrza wykonany z siatki micromesh;
Sekcjonowany zdejmowany blat wykonany ze stali nierdzewnej;
Zdejmowany podłokietnik ze stali nierdzewnej.
Blok UV
Wyciągana jednostka UV (znajdująca się poza komorą roboczą pod podstawą, gdy jest wyłączona);
Metaliczny ochraniacz lampy UV.

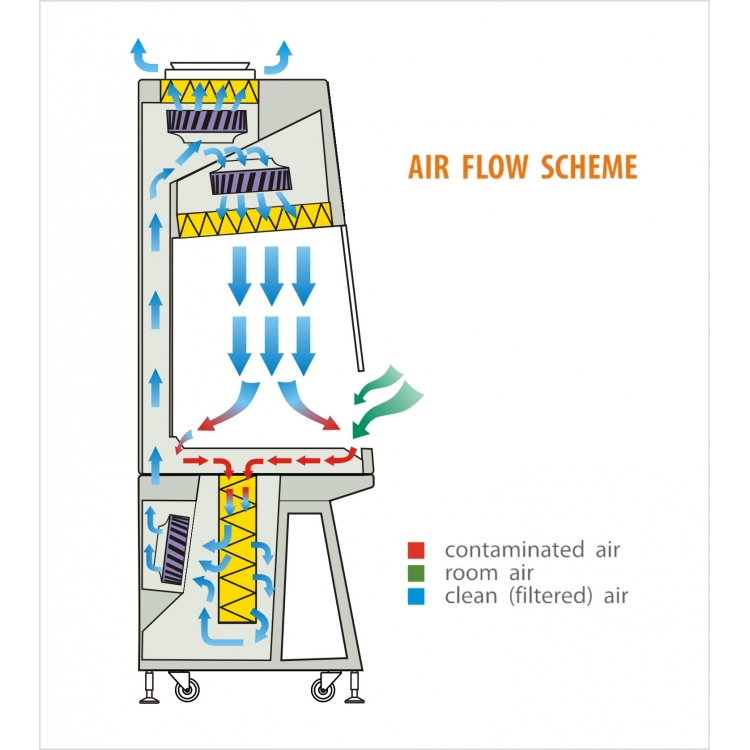

System dopływu i odpływu powietrza
W celu zapewnienia przepływu powietrza w szafie, górna kamera wentylacyjna jest dostarczana z jednym wentylatorem, wentylacja wyciągowa jest dostarczana z dwoma wentylatorami;
Wpływające i przepływające w dół komory powietrze przechodzi dwustopniową filtrację przez:
Jeden zasilający filtr HEPA H14 znajduje się nad komorą roboczą.
Cztery pośrednie cylindryczne filtry HEPA H14 zainstalowane równolegle do siebie i umieszczone pod blatem roboczym komory.
Jeden filtr wylotowy HEPA H14 znajduje się w górnej części systemu wentylacyjnego.
Elementy sterowania systemu
Mikroprocesorowa systém kontroli elektro-automatyki;
Jednostka sterująca komorą z przyciskam i wyświetlaczem LCD
Klawisze elektromagnetyczne i czytnik kluczy;
Czujniki parametrów balansu powietrza;
Czujniki położenia przedniego skrzydła i czujniki bloku UV;
Indywidualny blok bezpieczeństwa linii zasilania elektrycznego głównych funkcji szafy (wentylator, oświetlenie, promieniowanie UV);
Indywidualny blok bezpieczeństwa gniazd elektrycznych zamontowanych w komorze roboczej;
Nieusuwalny kabel zasilający.
Elementy sprawdzania filtra НЕРА
Wbudowany kanał do pobierania próbek powietrza służący do kontroli dopływu i odpływu powietrza przez filtry HEPA zainstalowanych w górnej komorze wentylacyjnej.
Wbudowany kanał do pobierania próbek powietrza jest przeznaczony do pośrednich kompaktowych filtrów НЕРА.
Cechy charakterystyczne
Sekcja operacyjna stołu jest wykonywana za pomocą szybko wyjmowanych tacek, aby ułatwić zbieranie rozlanych materiałów
Pośrednie kompaktowe filtry НЕРА można łatwo odłączyć i zainstalować bezpośrednio pod blatem stołu. Wymiana filtra może być wykonywana z komory roboczej z włączonymi wentylatorami bez dodatkowego demontażu ramy komory, co minimalizuje ryzyko zanieczyszczenia personelu i środowiska podczas wykonywania procedur.
Taca pod blatem szafki wykonana jest ze stali nierdzewnej, ma łatwą w czyszczeniu konstrukcję i jest wykonana w
sposób zapobiegający przedostawaniu się rozlanych płynów do wnętrza szafy i pośrednich filtrów HEPA.
Główna charakterystyka komory do obsługi substancji cytotoksycznych
BMB-II-"Laminar-S."-1,2 (code 282.120)
Klasa czystości powietrza w komorze roboczej pod względem stężenia cząstek zawieszonych w powietrzu (aerozoli) zgodnie z ISO 14644-1-2002 |
5 ISO |
Klasa komory wg ЕN 12469, NSF/ANSI 49 |
II |
Typ komory wg NSF/ANSI 49 |
A2 |
Klasa instalowanych НЕРА-filtrów wg EN 1822-1 |
Н14 |
Średnia prędkość dopływu przez otwór roboczy, m/s |
0,47±0,03 |
Średnia prędkość przepływu w dół w komorze roboczej, m/s |
0,35+0,01 |
Poziom natężenia oświetlenia w strefie roboczej, lux, nie mniej niż |
2000 |
Recyrkulacja powietrza w komorze, % |
≈70 |
Główne parametry i wymiary
Artykuł |
1R-В.005-12.0/ 282.120 |
Rozmiary komory ze stojakiem (WxDxH), mm |
1200х770х2092 |
Rozmiary komory roboczej (WxDxH), mm |
1105x610x660 |
Waga komory ze stojakiem (net), kg, nie więcej niż |
270 |
Zużycie energii (bez wbudowanego obciążenia wyjściowego), W, nie więcej niż |
900/140* |
Całkowite dopuszczalne obciążenie wbudowanych gniazd, W, nie więcej niż |
1000 |
Dostarczana/Odprowadzana objętość powietrza, m3/h |
795-817 |
Poziom hałasu w odległości 1 m od komory, dBA, nie więcej niż |
58 |
*Pobór mocy z nowo zainstalowanymi, niezanieczyszczonymi filtrami HEPA.
DODATKOWE OPCJE
- Zawór gazu
- zawór próżni
- dodatkowe gniazdka
- LED oświetlenie komory roboczej
- Okap do podłączenia komory do zewnętrznego układu wydechowego
Rysunek wymiarowy 282.120 - 1.2 m
